РСЗО 9К58 "Смерч"

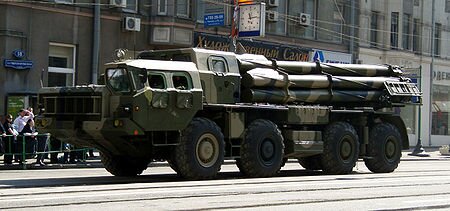

9К58 «Смерч» (БМ-30) — реактивная система залпового огня из семейства «Катюш». Базируется на 4-осной боевой машине 9А52-2 (МАЗ-543А) или 5-осной 9А52-2T (Tatra 816). Реактивная система залпового огня «Смерч» разработана Государственным научно-производственным предприятием «Сплав» (Тула). По мощности и дальности «Смерч» до сих пор не имеет равных в мире (опять же оговорюсь у китайцев есть нелицензированная копия, под названием А-100, которую они толкают на экспорт).Отклонение ракеты не превышает 10-20 метров (на самом деле 50 метров смело), такие показатели сопоставимы с высокоточными ракетами. Подготовка к бою «Смерча» после получения целеуказания занимает всего три минуты. Полный залп — тридцать восемь секунд. А уже через минуту машина снимается с места, поэтому система практически неуязвима для ответного огня противника.

Реактивный снаряд 9М55К с головной частью с осколочными боевыми элементами. Содержит 72 боевых элемента, несущих 6912 готовых тяжёлых осколков, предназначенных для эффективного поражения легко- и небронированной техники противника, и 25920 готовых лёгких осколков, предназначенных для поражения живой силы противника; всего 32832 осколка. В 12 снарядах содержится 525312 готовых осколков, в среднем по одному осколку на 1,28 м² площади поражения, составляющей 672000 м²). Предназначен для поражения живой силы и небронированной военной техники в местах их сосредоточения, максимально эффективен на открытой местности, в степи и пустыне.
Реактивный снаряд 9М55К.
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (9Н139) — 243 кг
Вес боевого элемента (9Н235) — 1,75 кг
Количество готовых поражающих осколков — 96 по 4,5 г, 360 по 0,75 г
Время самоликвидации снаряда — 110 с
Дальность максимальная — 70000 м
Дальность минимальная — 20000 м

Реактивный снаряд 9М55К1 с самоприцеливающимися боевыми элементами. Кассетная головная часть 9Н142 несёт 5 самоприцеливающихся боевых элементов «Мотив-3М» [1], оснащённых двухдиапазонными инфракрасными координаторами, ищущими цель под углом 300. Каждый из них способен пробить под углом в 300 броню в 700 мм, то есть поразить любую существующую и перспективную бронетехнику. Идеален для применения на открытой местности, в степи и пустыне, почти невозможно использование в лесу, затруднено использование в городе. Предназначен для поражения сверху группировок бронетехники и танков.
Реактивный снаряд 9М55К1.
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (9Н152) — 243 кг
Вес боевого элемента (9Н235) — 15 кг
Габариты боевого элемента — 284х255х186 мм
Вес ВВ в боевом элементе — 4,5 кг
Время самоликвидации боевого элемента — 60 с
Дальность максимальная — 70000 м
Дальность минимальная — 25000 м

Реактивный снаряд 9М55К4 с ГЧ для противотанкового минирования местности. Каждый снаряд содержит 25 противотанковых мин, всего в одном залпе установки 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных полей как перед подразделениями боевой техники противника, находящимися на рубеже атаки, так и в районе их сосредоточения.
Реактивный снаряд 9М55К4
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (9Н539) — 243 кг
Количество боевых элементов в головной части (противотанковых мин) — 25
Габариты боевого элемента — 33х84х84
Вес боевого элемента (противотанковая мина) — 4,85 кг
Вес ВВ в боевом элементе (противотанковая мина) — 1,85 кг
Время самоликвидации снаряда — 16-24 часа
Дальность максимальная — 70000 м
Дальность минимальная — 20000 м

Реактивный снаряд 9М55К5 с ГЧ с кумулятивно-осколочными боевыми элементами. Кассетная головная часть содержит 646 боевых элементов весом по 240 г, имеющих цилиндрическую форму (118х43х43 мм). По нормали способны пробивать до 120 мм гомогенной брони. Максимально эффективен против мотопехоты на марше находящейся в БТР и БМП. Всего в 16 снарядах содержится 10336 боевых элементов. Предназначен для поражения открытой и укрытой живой силы и легкобронированной военной техники.
Реактивный снаряд 9М55К5.
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (9Н176) — 243 кг
Вес боевого элемента (9Н235) — 240 г
Дальность максимальная — 70000 м
Дальность минимальная — 20000 м

Реактивный снаряд 9М55Ф с отделяемой осколочно-фугасной головной частью. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры.
Реактивный снаряд 9М55К.
Вес реактивного снаряда — 810 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (индекс неизвестен) — 258 кг
Вес ВВ в головной части — 95 кг
Количество готовых поражающих осколков — 110 по 50 г
Дальность максимальная — 70000 м
Дальность минимальная — 25000 м

Реактивный снаряд 9М55С с термобарической головной частью. Взрыв одного снаряда создаёт термическое поле диаметром до 25 м (в зависимости от рельефа местности). Температура поля — свыше 10000С, время существования - не менее 1,4 с[2]. Предназначен для поражения живой силы, открытой и укрытой в фортификационных сооружениях открытого типа и объектах небронированной и легкобронированной военной техники. Максимально эффективен в степи и пустыне, городе расположенном на нехолмистой местности.
Реактивный снаряд 9М55С
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (индекс неизвестен) — 243 кг
Вес ВВ в головной части — 100 кг смеси
Дальность максимальная — 70000 м
Дальность минимальная — 25000 м

Реактивный снаряд 9М528 с осколочно-фугасной головной частью. Взрыватель контактный, мгновенного и замедленного действия. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры.
Реактивный снаряд 9М528
Вес реактивного снаряда — 815 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (индекс неизвестен) — 258 кг
Вес ВВ в головной части — 95 кг
Количество готовых поражающих осколков — 880 по 50 г
Дальность максимальная — 90000 м
Дальность минимальная — 25000 м

Реактивный снаряд с беспилотным летательным аппаратом-разведчиком (БПЛА). Предназначен для ведения разведки в течение двадцати минут, и практически неуязвим, поскольку мал по размерам, и выходит непосредственно над целью, доставляясь прямо в ракете.
Реактивный снаряд с БПЛА
Вес реактивного снаряда — 800 кг
Вес БПЛА — 42 кг
Время самостоятельного полета над целью — 30 мин
Высота полета — 200—600 м
Дальность максимальная — 90000 м
Дальность минимальная — 20000 м

ВИДЕО
http://www.youtube.com/watch?v=Y8Syz6MiZfw&feature=rec-HM-fresh+div
с видео вышел облом (запретли показвать, как секретное)
