Штурмовая винтовка LR-300

Штурмовые винтовки М16 и М4, конструкции Юджина Стоунера – оружие, которое служит бойцам армий, полицейских и специальных подразделений разных стран практически по всему свету. Конструкция винтовки оказалась достаточно удобной, ремонтопригодной и эргономичной. Благодаря направляющим Picatinny rail на винтовке можно разместить дополнительное оборудование, что существенно облегчает бойцу выполнение той или иной поставленной задачи. По всему миру появилось очень много копий и различных вариантов оружия на AR-платформе. Однако недостатком данной конструкции является расположение возвратно-боевой пружины в прикладе, что лишает его (приклад) возможности складываться. Но в начале 2000-х годов американская компания Z-M Weapons решила эту проблему, представив миру свою винтовку под названием LR-300.

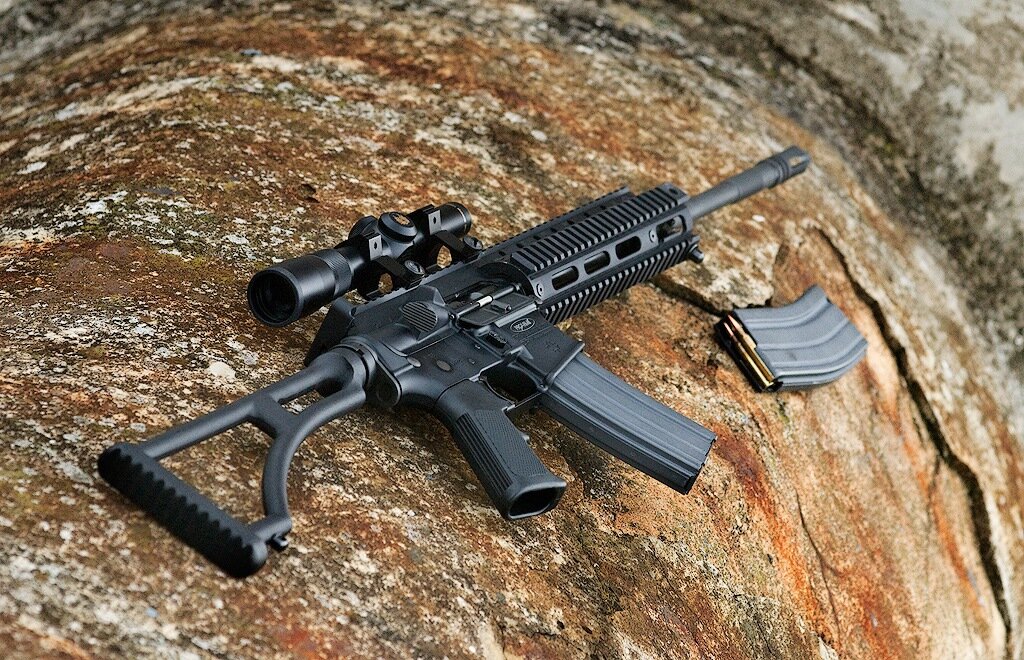

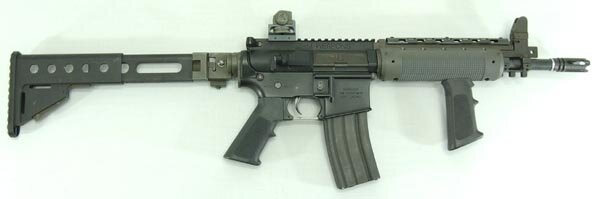

Штурмовая винтовка LR-300.
LR-300 представляет собой автоматическое (в гражданском варианте – полуавтоматическое) оружие, действие автоматики которого основано на отводе части поровых газов из канала ствола. Как и конструкции винтовки М16, газоотводная система не имеет газового поршня в традиционном его понимании. При выстреле часть пороховых газов отводится из стенки ствола по газоотводной трубке, конец которой оказывается вывешенным над стволом. Далее газы попадают в более длинную газоотводную трубку, упирающуюся в затворную группу, и заставляет ее двигаться назад вместе с затворной рамой и затвором. По пути назад, затвор извлекает из патронника и выбрасывает наружу стреляную гильзу, взводит курок, а при движении вперед – досылает очередной патрон в патронник и запирает канал ствола поворотом на 7 боевых упоров. Также при движении назад сжимается и возвратная пружина, задний конец которой упирается в верхнюю часть деталей ствольной коробки (UPPER receiver), а передний – в специальный зажим, расположенный на самой газоотводной трубке. Для того чтобы отделить возвратный механизм от газовой трубки, достаточно просто снять зажим и вынуть газоотводную трубку (вместе с заторной группой) из ствольной коробки. Благодаря такому расположению возвратного механизма, в прикладе не размешено никаких деталей, мешающих сделать его складным. Ствольная коробка также выполнена из двух половин (Upper и Lower), но для быстрого доступа к газоотводной системе, верхняя часть цевья закрывается крышкой, задний конец которой упирается в два стрежня на верхней части аппера, а передняя часть закрывается защелкой, нажать на которую можно любым тонким предметом.

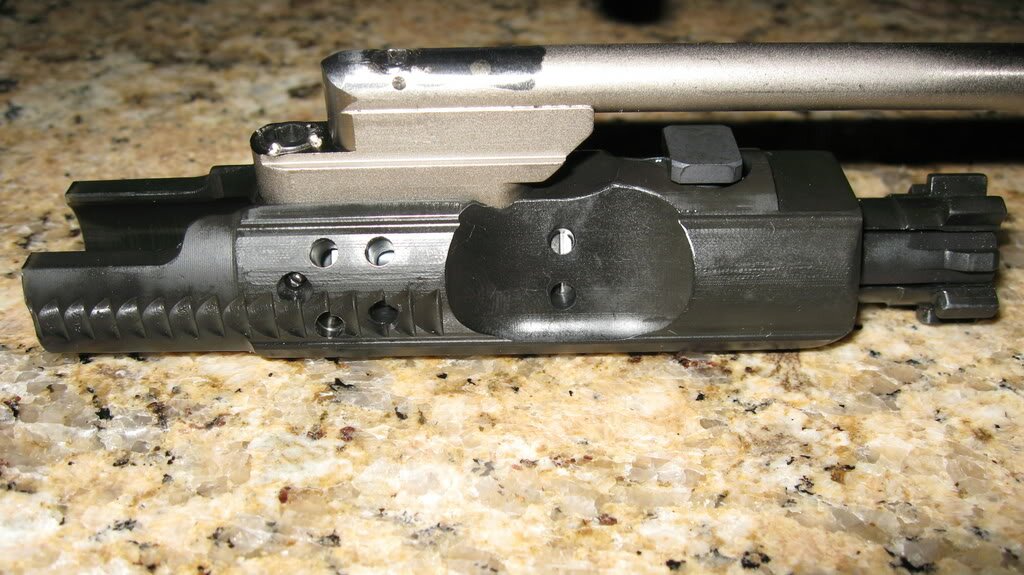

Затворная группа LR-300.

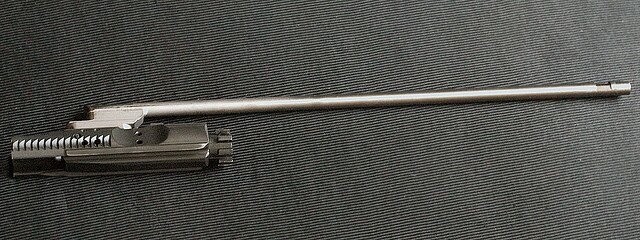

Затворная рама, затвор и газоотводная трубка.

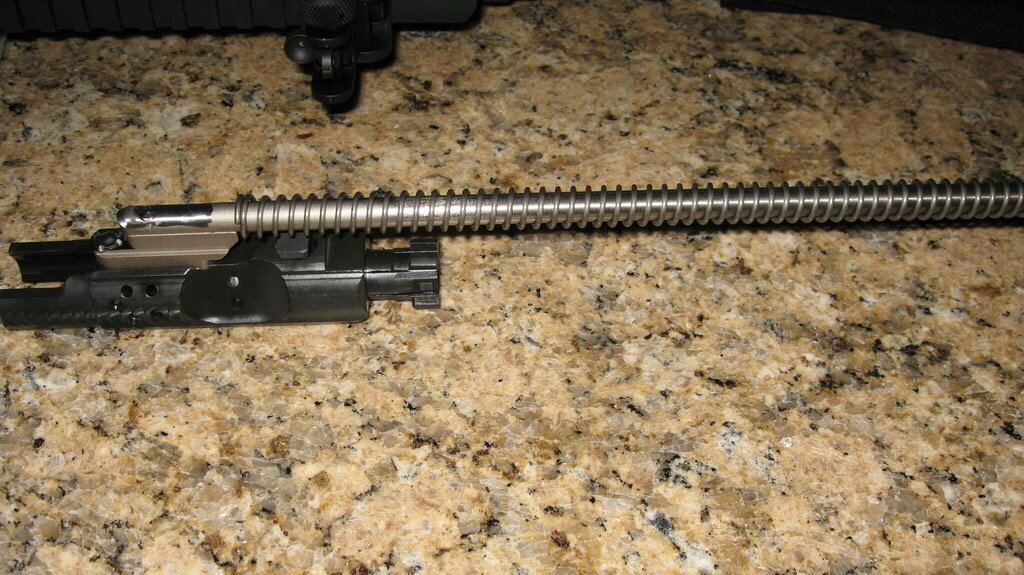

Затворная группа и газовая трубка, с надетой на нее возвратной пружиной.

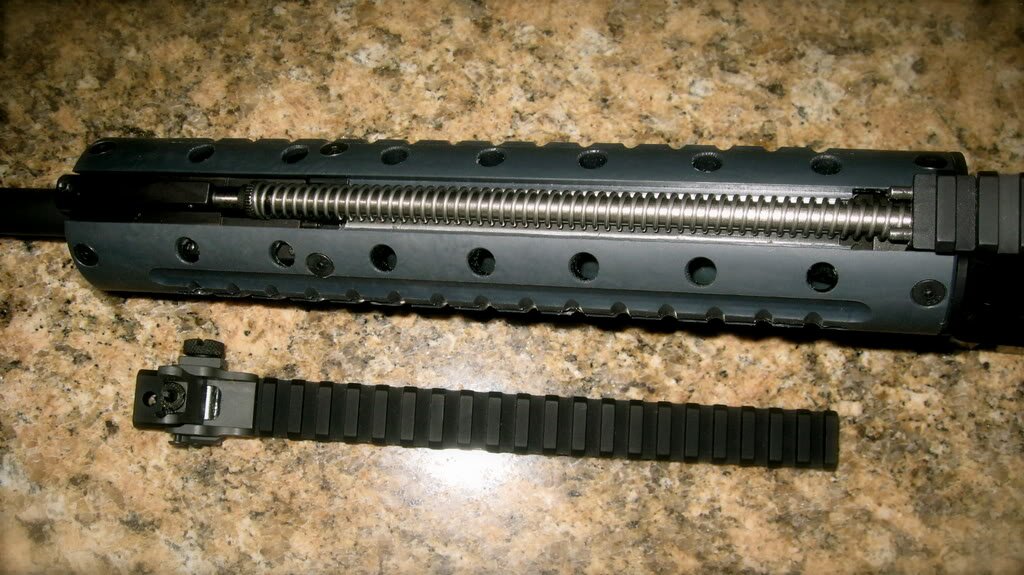

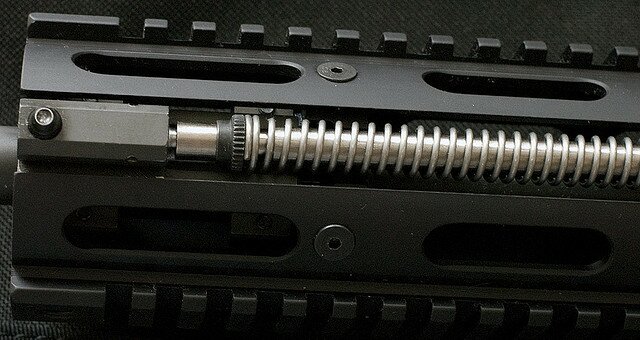

Газоотводный узел.

Передняя часть газоотводного узла. Хорошо видны защелка верхней части цевья и защелка возвратного механизма.

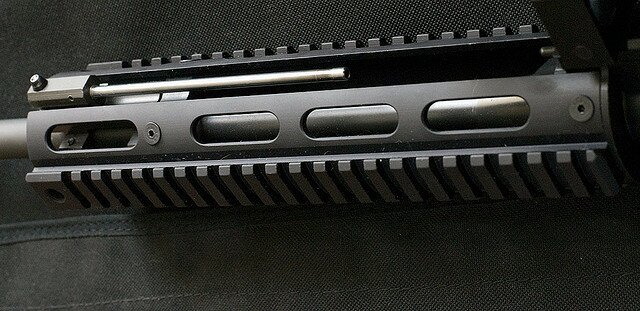

Газоотводная трубка, отводящая газы из ствола.

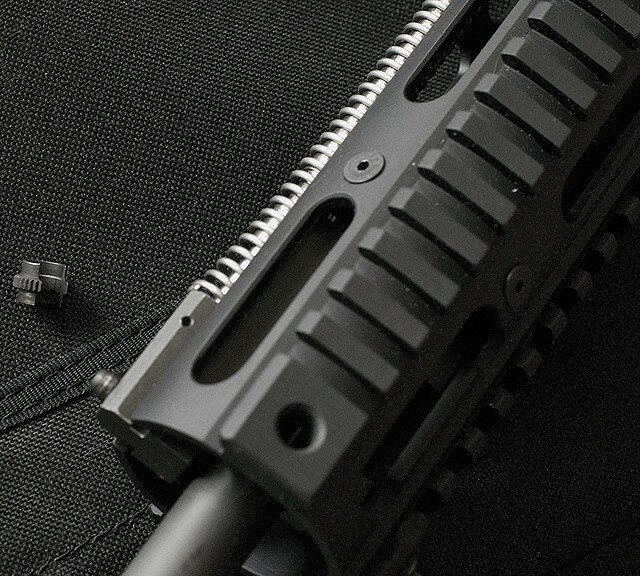

Слева в углу хорошо видна защелка возвратного механизма.

В связи с «особенностями» газоотводной системы, в ресивер попадает меньше продуктов сгорания, чем в классической AR15. Материалы исполнения винтовки LR-300 практически идентичны таковым на винтовке М16, за исключением стального складного влево приклада. Штатно винтовка комплектуется открытыми прицельными приспособлениями, но благодаря направляющей Picatinny rail (STANAG 2324) возможна установка любых прицельных приспособлений с подобным креплением, а также широчайшего ассортимента дополнительного оборудования, включая элементы программы SOPMOD. Питание патронами осуществляется из коробчатых магазинов стандарта STANAG 4179, также возможно использование любых магазинов аналогичного стандарта. Все остальные органы управления совпадают с таковыми на винтовке М16: рукоять взведения на торце оружия, предохранитель переводчик – над рукояткой управления огнем слева, флажок затворной задержки – на левой стороне оружия, кнопка защелки магазина – с двух сторон оружия.
В 2002м году компания Z-M Weapons прекратила выпуск винтовок, продав лицензию компании Para-Ordnance, которая обещала выпустить слегка измененный и более дешевый (цена за единицу более двух тысяч долларов США) вариант винтовки LR-300. На сегодняшний день данных о соответствии винтовки стандартам Mil-Spec нет, а винтовка выпускалась в основном на гражданский рынок.

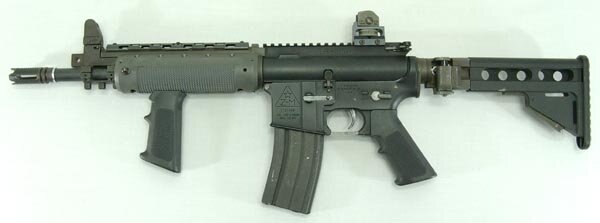

LR-300. Приклад полностью раздвинут.

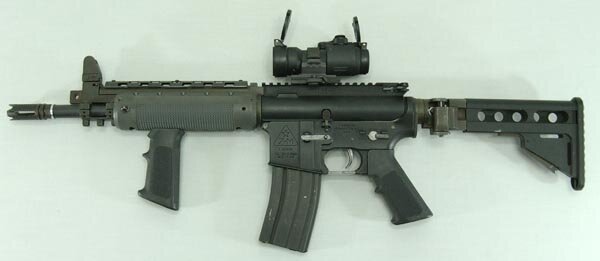

LR-300. Приклад полностью сдвинут в переднее положение.

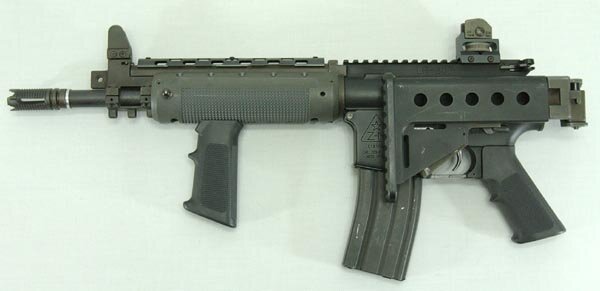

LR-300. Приклад сложен.

LR-300. Вариант с нетелескопическим прикладом.
